AMD03-P02 - NG6, collecteur Cetop 2 stations
Catégorie de produits:
Caractéristiques :
● Cetop 3 collecteur multi-stations.
● Matériau : Alliage d'aluminium uniquement.
● Pression de service : 250 bar
Mots-clés: Collecteurs standards Collecteurs personnalisés
Détail des produits

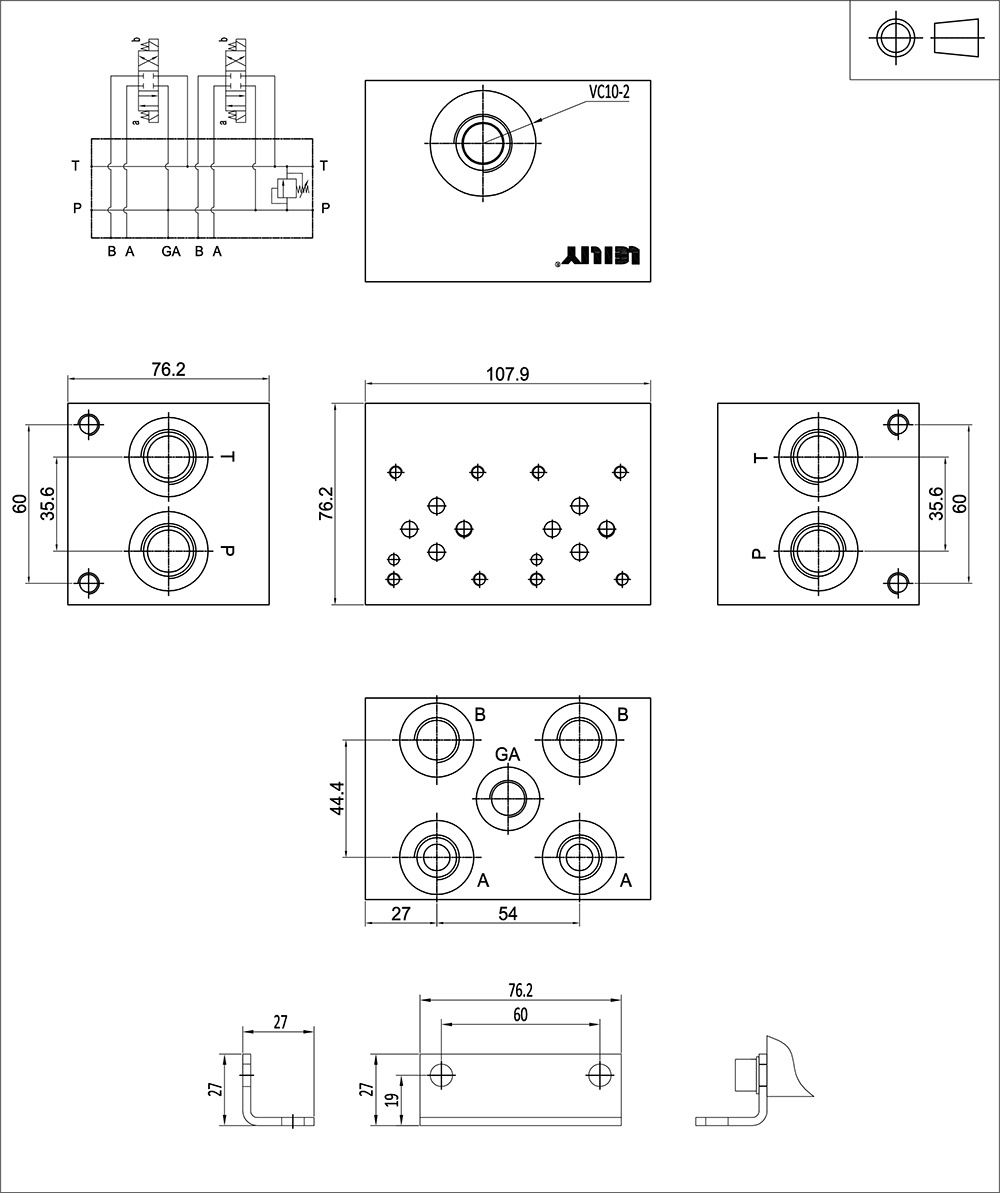

● Dimensions
●Code modèle
AMD03 | P | ** | 2 | ** | CAVITY |
| | | | | | | | | | | |
Aluminium NG6 Collecteur 6061-T6 |
Circuit parallèle Norme P Couler |
Nombre de stations : 01-12 Stations |
Espacement des soupapes 54 mm [2,13] pouces |
Filetages des ports voir le port tableau des fils |
Omettre si les cavités ne sont pas nécessaires C : Une cavité commune VC10-2 S : une cavité SUN T-10A |
Nombre de stations | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | 11 | 12 |
Longueur "L1" millimètre [pouce] |
76.2 [3] |
107.9 [4.25] |
161.9 [6.38] |
215.9 [8.5] |
269.8 [10.62] |
323.8 [12.75] |
378 [14.88] |
431.8 [17] |
485.9 [19.13] |
539.8 [21.25] |
593.9 [23.38] |
647.7 [25.5] |
env. Lester kg [lb] |
1.5 [3.5] |
2 [4] |
3 [6] |
4 [8] |
4 [9] |
5 [11] |
6 [13] |
7 [15] |
8 [17] |
9 [19] |
10 [20] |
10 [21] |
Filetages des ports | P&T | A&B | GA | Valve mtg. | Montage du collecteur | |
P | Z(NPT) | 1/2 | 3/8 | 1/4 |
10-24UNC DP16 |
5/16-18UNC DP11.1 |
S | SAE | #10 | #8 | #6 | ||
B | G(PF;BSPP) | 1/2 | 3/8 | aucun | M5 DP16 | M8 DP12 |
M | M | M22 | M18 | aucun | ||
T | ZG(PT:BSPT) | 1/2 | 3/8 | aucun |
Caractéristiques:
● Collecteur multipostes Cetop 3.
● Matériau : alliage d'aluminium uniquement.
● Pression de service : 250 bars.
